一、照明电路电流计算及熔丝刀闸的选择

口诀：白炽灯算电流，可用功率除压求；

日光灯算电流，功率除压及功率因数求（节能日光灯除外）；

刀闸保险也好求，一点五倍额定流。

说明：照明电路中的白炽灯为电阻性负荷，功率因数cosΦ=1，用功率P单位瓦除以电压等于其额定电流。日光灯为电感性负荷，其功率因数cosΦ为0.4-0.6（一般取0.5），即P/U/cosΦ=I。

例1：有一照明线路，额定电压为220V，白炽灯总功率为2200W，求总电流选刀闸熔丝。

解：已知 U=220V,总功率=2200W

总电流I=P/U=2200/220=10A

选刀闸：QS=I×(1.1~1.5)=15A

选熔丝：IR=I×(1.1~1.5)=10×1.1=11A

 (取系数1.1)

QS--------刀闸

IR---------熔丝

答：电路的电流为10安培，刀闸选用15安培，熔丝选用11安培。

例2：有一照明电路，额定电压为220V，接有日光灯440W，求总电流选刀闸熔丝。（cosΦ=0.5）

解：已知U=220V, cosΦ=0.5，总功率=440W

总电流I=P/U/ cosΦ=440/220/0.5=4A

选刀闸：QS=I×(1.1~1.5)=4×1.5=6A

选熔丝：IR=I×(1.1~1.5)= 4×1.5=6A

答：电路的总电流为4A,刀闸选用6A,熔丝选用6A。

二、380V/220V常用负荷计算

口诀：三相千瓦两倍安，热，伏安，一千乏为一点五,单相二二乘四五，若是三八两倍半。

说明：三相千瓦两倍安是指三相电动机容量1千瓦，电流2安培，热，伏安，一千乏一点五是指三相电热器，变压器，电容器容量1千瓦，1千伏安，1千乏电容电流为1.5安培，单相二二乘四五，若是三八两倍半是指单相220V容量1千瓦，电流为4.5安，380V单相电焊机1千伏安为2.5安培。

例1：有一台三相异步电动机，额定电压为380V，容量为14千瓦，功率因数为0.85，效率为0.95，计算电流？

解：已知 U=380V  cosΦ=0.85   n=0.95   P=14千瓦

电流I=P/(×U×cosΦ×n)=P/(1.73×380×0.85×0.95)=28(安)

答：电流为28安培。

例2：有一台三相380伏、容量为10千瓦加热器，求电流？

解：已知 U=380V  P=10千瓦

电流I=P/(×U)=10/(1.73×0.38)=15.21（安）

答：电流为15安。

例3：有一台380伏的三相变压器，容量20千伏安，求电流？

解：已知  U=380V   S=20KWA

电流 I=S/(×U)=20/(1.73×0.38)=30.45(安)

答：电流为30安培。

例4：有一台BW0.4-12-3电容器，求电流？

解：已知  U=0.4千伏    Q=12 KVAR

电流I=Q/(×U)=12/(1.73×0.4)=17.3(安)

答：电流为17.3安培。

例5：有一台单相220V，容量1千瓦电烙铁，求电流？

解：已知U=220V  P=1000瓦

电流I=P/U=1000/220=4.5(安)

答：电流为4.5安培。

例6：有一台单相电焊机，额定电压为380V，容量为28千伏安，求电流？

解：已知  U=380V   S=28千伏安

电流I=S/U=28/0.38=73.6(安)

答：电流为73.6安培。

说明：以上计算单相设备电压为220V，功率因数cosΦ=1，电流为容量的4.5倍，单相设备电压为380V,如电焊机和行灯变压器之类负载，其电流为容量的2.5倍。

三、配电电力变压器的选择

口诀：电力变压器选容量，总用电设备承同时率。再除功率因数和效率。

说明：总用电设备是指工厂所有设备功率之和，同时率是指同时间投入运行的设备实际容量与用电设备容量的比值，一般选约为0.7

功率因数：一般选0.8-0.9

效率：一般为0.85-0.9

电力变压器容量=用电设备总容量×同时率/用电设备的功率因数×用电设备效率

例：有一工厂用电设备总容量700千VA，实际用量为600千VA，求用电变压器的容量。

同时率600千VA÷700千VA=0.86

电力变压器容量=（700×0.86）/（cosΦ=0.85×0.85）=600/0.722=830千VA

注：如功率因数为0.95，效率为0.9，其容量为：

电力变压器容量=（700×0.7）/（cosΦ=0.95×n=0.9）=490/0.855=576千VA

如：功率因数=0.7 ，n=0.9  同时率为0.75，求容量。

电力变压器容量=（700千VA×0.75）／（0.7×0.9）=525／0.63=833千VA

综合上述分析功率因数越低电力变压器选用越大，反之越小，总结必须提高功率因数才能达到节能降耗目的。

四、功率因数的计算

口诀：功率因数怎么求，可看有功和无功电表求，计算当月用电量，即可算出功率因数。

说明：有的企业忽视了功率因数的高低，功率因数低可导致企业用电的成本增加，为了减少用电成本，功率因数必须达到0.9，关于功率因数的如何提高，将在下一节如何计算补偿功率因数的提高论述。

口诀中的功率因数怎样求，可看有功和无功电表求，计算当月用电量即可求出功率因数来，有的企业工厂配电系统未装功率因数表，功率表，没有无功补偿设备，只是配装了电压表、电流表、有功电度表、无功电度表，所以计算功率因数较为困难，可通过有功电度表当月的用电量千瓦/时和无功电度表Kvar/时，计算当月的功率因数。

例：当月有功电度用1000千瓦/时，无功电表用300Kvar/时，求当月的功率因数cosΦ。

解：cosΦ=有功/=1000/=1000/1044=0.957

若有功电度用1000千瓦/时，无功电表用750Kvar/时，求当月的功率因数cosΦ。

cosΦ=有功/=1000/=1/1.22=0.81

注：企业无功补偿的功率因数一般在0.7-0.85，有的在0.65以下，电动机功率越小，功率因数降低，大马拉小车，功率因数低，一般感应电机所占cosΦ70%，电力变压器占20%，导线占10%。

如配电屏上有功率因数表可以直接看出，或由配电屏上得电压表，电流表和功力表的指示数计算出瞬时功率因数。

即：cosΦ= P/(×U×I)

式中P为功率表（千瓦），U为电压指示数（千伏 0.38KV），I为电流表指示数（安）。

五、电动机接触器热元件选择

口诀：电动机选接流，两倍额定电流求，电动机求电流，一千瓦等于一个流。

电动机选热元件，一点二倍额流算，一倍额流来整定，过载保护有保证。

说明：交流接触器是接通和断开电动机负载电流的一种控制电器，一般交流接触器的额定电流按电动机额定电流的1.3-2倍选择，口诀中，电动机选接流，两倍额定电流求，是指电动机选择交流接触器的额定电流按电动机额定电流的2倍。选择口诀中的电动机，选热元件，一点二倍额流算，一倍额流来整定，过载保护有保证，是指电动机热元件其额定电流按电动机额定电流的1.2倍选择，按电动机1倍额定电流整定是电路的过载保护。

例如：有一台三相异步电动机额定电压为380伏，容量为10千瓦，功率因数为0.85，效率为0.95，求电动机电流，并选择交流接触热元件及整定值。

解：（1）经验口诀公式：10千瓦×2=20（安）

（2）已知 U=380V  P=10千瓦  cosΦ=0.85   n=0.95

电流I= P/(×U×cosΦ×n)=10/(1.73×0.38×0.85×0.95)=20(安)

选择交流接触器：KM=Ke×（1.3-2）=20×2=40（安）

选 CJ10--40

选热元件：FR=Ic×（1.1~1.25）=20×1.25=25(安)

选 JR16—20/30，JR按20安整定

答：电动机电流为20安培，选40安接触器，热元件额定电流为25安，整定到20安。

六、绝缘导线的安全电流计算

口诀（一）：十下五，百上二，二五三五四三界，七零、九五两倍半，裸线加一半，铜线升级算，穿管温度八、九折。

说明：十下五是指导线截面在10平方毫米以下，每平方毫米的安全电流为5安培；百上二是指导线截面在100平方毫米以上，每一平方毫米安全电流为2安培；二五三五四三界是指导线截面在16平方毫米、25平方毫米，每1平方毫米安全电流为4安培，导线截面在35平方毫米和50平方毫米，每1平方毫米安全电流为3安培；七零、九五两倍半是指每1平方毫米的安全电流为2.5安培；裸线加一半，铜线升级算是指截面的裸导线，可按绝缘导线乘以1.5倍计算安全电流，同截面的铜导线按铝导线大一线号等级计算安全电流；穿管温度八、九折是指导线穿管乘系数0.8，高温场所实用乘以系数0.9。

口诀二：二点五下整九倍，升级减一顺序对，三十五线乘以三点五，双双成组减半倍，高温九折，铜线升级，裸线加一半，导线穿管二、三、四、八、七、六折勿忘记。

说明：口诀中的二点五下整九倍，升级减一顺序对是指导线截面在2.5平方毫米，每1平方毫米的安全电流为9安培，导线截面从2.5平方毫米以上，即4平方毫米开始线号每增大一等级，其安全电流减小1安培，直至2.5平方毫米为止；三十五线乘以三点五，双双成组减半倍是指导线截面35平方毫米每1平方毫米安全截流量为3.5安培，35平方毫米以上的导线，两个等级的线号为一组，安全电流减0.5安培，依次往上推算；高温九折，铜线升级，裸线加一半，导线穿管二、三、四、八、七、六折勿忘记是指导线穿管两条线应乘系数0.8，导线穿管三条线乘以系数0.7，导线穿管4条线乘以系数0.6。

注意：以上口诀（一）、（二）是以铝绝缘导线，温度25度为准。

口诀（一）导线截面安全电流系数表：

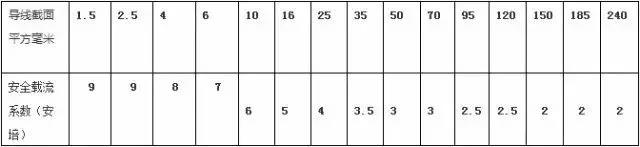

口诀（二）导线截面安全电流系数表：

七、380V三相电动机导线截面选择计算

口诀：电动机选导线，截面系数加减算，二点五，二、四为三，六上均五，往上算，百二返百，升级减，线大容小一级选。

说明：380V三相异步电动机选择导线截面是电工工作中经常遇到的问题，可根据此口诀选择导线截面。口诀是以铝绝缘导线为准，使用铜绝缘导线时可按同截面的铝导线小一线号的截面为铜导线的载流量，考虑导线穿管及高温场所的使用。

二点五，二是指2.5平方毫米导线加上系数2为电动机容量，即2.5+2=4.5（千瓦），2.5平方毫米的绝缘铝导线可供4.5千瓦及以下的电动机使用。若使用铜绝缘导线时可选1.5平方毫米的铜绝缘导线；四二为三是指4平方毫米的导线加系数3为电动机容量，即4+3=7（千瓦），可供7千瓦电动机使用；六上均五，是指6平方毫米以上的截面导线加系数均为5。

例如：6平方毫米加系数5=6+5=11（千瓦），10平方毫米+5=15（千瓦），16平方毫米+5=21（千瓦），25平方毫米+5=30（千瓦），35平方毫米+5=40（千瓦），50平方毫米+5=55（千瓦），70平方毫米+5=75（千瓦），95平方毫米+5=100（千瓦）。

百二返百，升级减，线大容小一级选是指导线截面120平方毫米可供100千瓦三相380伏供电电动机使用，导线截面在120平方毫米以上，按线号截面小一等级计算电动机容量。

例如：120平方毫米绝缘铝导线可供100千瓦电动机容量；150平方毫米绝缘铝导线可供120千瓦电动机容量；185平方毫米绝缘铝导线可供150千瓦电动机容量；240平方毫米绝缘铝导线可供185千瓦电动机容量使用；由于电动机集肤效应，导线截面越大，其电流系数越小。

八、低压380V/220V三相四线架空导线截面选择计算

口诀：

架空线路选截面，荷距系数相乘算，三相荷距系乘四，单相荷距二十四，得数除以1.7，即得铜线截面积。

说明：低压架空线路安装选择导线截面是电工工作中经常遇到的实际问题，导线截面选择大了造成浪费，投资高，导线截面选小了，不能满足于供电安全和供电电压质量要求，导线截面按口诀选择能满足于电压损失5%的供电安全要求。

口诀中，架空线路选截面，荷距系数相乘算是指导线截面，求出送电员荷距，再乘以系数即为应选择的导线；三相荷距系乘四，单相荷距二十四是指三相四线制供电，三相380伏，求出员荷距再乘以系数4为应选择的导线截面，单相220伏供电，求出员荷距再乘以系数24为应选择的导线截面，选用铜线时，可按求出的导线截面除以1.7即为铜线截面。

例1：有一三相四线制供电，380伏架空线，长度200米，输电功率为30千瓦，允许电压损失5%，求导线截面？

解：三相四线制供电

S=P×系数×M=30×4×0.2

=24平方毫米

铜线S=铝线S/1.7=24/1.7=16平方毫米

S——导线截面

M——员荷距（千瓦/公里）

答：导线截面选用铝导线25平方毫米，选铜导线为16平方毫米。

例2：三相四线制供电，380伏架空线，长度350米，输送功率为30千瓦，求导线截面？

解：S=4

S=4×40×0.35

S=56平方毫米，整定为70平方毫米

铜线=70/1.7=41.1平方毫米，整定为50平方毫米

答：选70平方毫米铝导线或50平方毫米铜线

例3：有单相220V照明电路长100米，输送功率20千瓦，电压允许损失5%，选择导线截面？

解：S=系数×P×M

S=24×20×0.1

S=48平方毫米，整定为50平方毫米

铜线=50/1.7=29.4平方毫米，整定为35平方毫米

注：根据上述经验口诀，基本符合，按导线选择原则的按电压损失系数，按经济密度选择系数基本达到供电技术的要求，要达到完整理想选择，请查阅有关资料。

根据不同的额定电压推荐不同的输出容量输电距离：

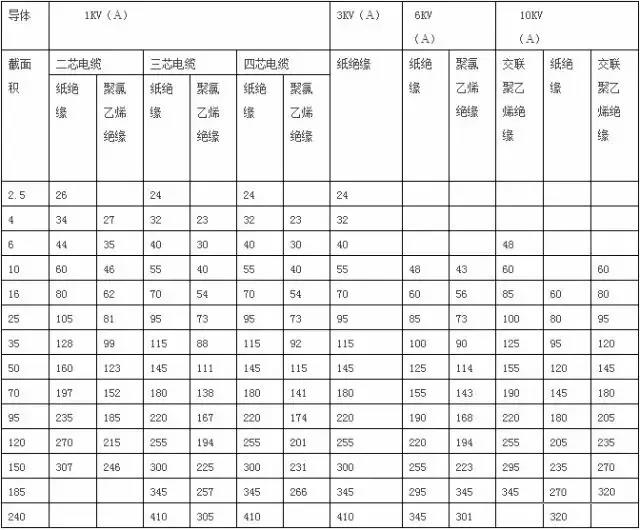

铝芯纸绝缘、聚氯乙烯绝缘铠装电缆和交联聚乙烯绝缘电缆

在空气中（25℃）长期允许载流量

注：

1、铜芯电缆的载流量为表中数值乘以系数1.3倍；

2、本表格载流量为单根电缆容量；

3、单芯塑料电缆为三角形排列，中心距等于电缆外径。

电缆长期允许载流量及其校正系数铝芯绝缘、聚氯乙烯绝缘、铠装电缆和交联聚氯乙烯绝缘电缆长期允许载流量直接埋在地下时（25℃）土壤热阻系数为80℃  cm/w

注：

1、铜芯电缆的载流量为表中数值乘以系数1.3倍；

2、本表格载流量为单根电缆容量；

3、单芯塑料电缆为三角形排列，中心距等于电缆外径

从一个初级的电工师傅到一个高级或技师的级别，需要不断学习，提升自己的技术水平，比如在接线方面要如何接线才能又快又好完成装配？有经验的电工会有很多潜移默化的工作技巧，比如连接多联开关的时候，一定要有逻辑标准，或者是按照灯方位的前后顺序。

九、电工接线口诀

安全注意事项

火线L零线N，金属外壳接地E。

零线接地火有电，氖气发光是火线，

氖管电阻一百万。

手按笔卡尖接线，注意手指不碰尖。

触电事故先断电，绝缘棒来挑起线。

火线零线并排走，插座电器并联接。

三孔插座上接地，两孔插座右接火。

电灯开关接火线，零线直接进灯座。

保险要和火线连，三脚插头接外壳。

单相电源插座接线的规定

单相插座有多种，常分两孔和三孔。

两孔并排分左右，三孔组成品字形。

接线孔旁标字母，L为火N为零。

三孔之中还有E，表示接地在正中。

面对插座定方向，各孔接线有规定。

左接零线右接火，保护地线接正中。

相交流电源的两种接法和两种出线方式

三相接法有两种，一个三角一个星。

角接三相围一圈，三个顶点三相线。

星接三尾联一点，联点叫做中性点。

三首引出三相线，中点出线中性线。

相线俗称叫火线，中线俗称叫零线。

星接可出两种线，三相三线和四线。

三相三线无零线，三相四线有零线。

接地线顺序

装设接地线应遵循的顺序：先将接地极棒插入地面以下0.6m，后挂导体端。对同杆塔多层电力线路检修时，接地线的装设应先低压后高压，先下层后上层，先近端后远端。接地线的拆除与此相反。

装设接地线必须先接接地端，后接导线端，接地线应接触良好，连接应可靠。拆接地线的顺序与此相反。装、拆接地线均应使用绝缘棒或专用的绝缘绳。人体不得碰触接地线或未接地的导线。

埋地导线

埋地导线埋设前的确定方法：断芯检查和断点

地埋导线埋设前，有无断芯盘盘检。

检查使用兆欧表，L一端接导线，

导线另端放水中，仪表E端照此办，

慢慢摇动兆欧表，针不到零是断线。

查找断点在何处，使用仪器DG3，

单相交流接一头，仪器贴附地埋线，

从头到尾慢移动，仪灯发光线未断，

若是仪器灯熄灭，此处就是断线点。

电工电路接线看图口诀

原理图，接线图，电路图是电工在日常工作中经常要接触到的，所以电工必须学会看图，看电路图和接线图有个原则：从上到下，从左到右。下面我们汇总了资深电工分享的接线看图方法口诀。

接线原理详细看，万千资料记心间。标题栏，元件表，读说明，图形号，

先从总体到局部，再从电源到负载。主电路，要看详，副电路，不能忘，

从上到下有顺序，从左至右不漏项。能量径，信息流，各表图，要了解，　

分析电源到负载，二次回路信号线。材料表，施工书，总要求，目录号，

图样说明看详细，识图重点便明了。看原理，分主副，交直流，细分清，

先看电源各回路，保护测量控制清。安装图，照主副，经线路，到负载，

不忘电源一段段，元件连接按序看。展开图，识读时，据原理，在回路，

电器元件功能键，分别画在线路间。平面图，剖面图，看土建，看管道，

电气设备有位置，细看尺寸和投影。连接线，传信息，示逻辑，连功能，

多线表示虽麻烦，直观详细易辨明。单线法，也简单，示三相，要对称，

单画互感继电器，多线文字详记明。明暗敷，粗细线，加文字，画斜线，

标注导线各型号，宽厚截面标中间。十字形，连T形，导线交，连不连，

就看中心小圆点，明明白白好分辨。绝缘线，要标记，从属端，独立线，

组合标记功能键，相位保护极性间。元器件，图形号，简外形，要素号，

集中表示简单图，分开表示展开图。工作态，画正常，接触点，方向致，

左开右闭是规定，下开上闭要记牢！整定值，数据号，在附件，标记好，

注释标志要清晰，端子图形小句号。
